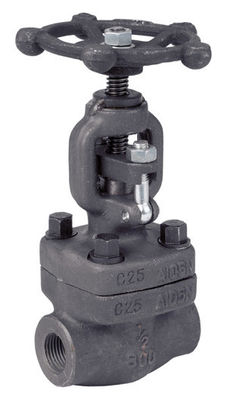

ASME B16.34 OS, Katup Gerbang Baja Tertempa CL150 CL300 CL600

ASME B16.34 OS, Katup Gerbang Baja Tertempa CL150 CL300 CL600

Rincian Cepat

Standar atau Tidak Standar: Standar

Sambungan Tipe akhir: Baut Socket-Welding Baut, Akhir Berurutan, Akhir Flange, Socket-Welding & Threaded End (sesuai pesanan)

Struktur: Gerbang

Tekanan: Tekanan Sedang

Power: Manual atau Actuated

Jenis: Ditempa

Suhu Media: Suhu Normal

Media: Minyak, Gas, Air, Uap, Asam

Operasi: Handwheel

Szie: 1/2 "~ 2"

Tekanan: 150LB ~ 1500LB (DN15-50)

Bahan: A105, LF2, F11, F22, F304, F316, F51, Monel, Dll.

Paket: packing case kayu atau sesuai kebutuhan

Deskripsi

Ditempa Globe Valves API 602:

Globe katup terutama dipasang untuk memodulasi atau mengatur volume arus. Katup globe tidak disarankan bila aliran cairan terus menerus diperlukan karena penurunan tekanan tinggi yang melekat pada? Desain katup itu sendiri. Katup jenis ini harus selalu dipasang untuk memastikan asupan aliran masuk melalui dasar jok. Katup memiliki tanda panah yang dicap pada tubuh untuk menunjukkan arah yang diinginkan pada arus. Katup Globe dapat digunakan dengan cairan yang mengandung partikel dalam suspensi.

Fitur Globe Valve:

Baut Bonnet, Luar Screw dan Yoke, Rising stems, permukaan Seating Metalik

Desain Stem:

Batangnya merupakan corak terpisahkan integral. Diameter minimum batang harus memenuhi persyaratan standar.

Bellville Spring Loaded Packing Impacking System:

Jika diminta oleh pelanggan, sistem pengepakan lompatan Spring Belleville dapat diadopsi untuk meningkatkan daya tahan dan keandalan segel pengepakan.

Desain Tempat Duduk Belakang:

Semua katup bola dunia kita memiliki desain tempat duduk belakang. Dalam kebanyakan kasus, katup bola stell karbon dilengkapi dengan kursi belakang yang dapat diperbaharui. Untuk katup globe stainless steel, jok belakang langsung digerakkan pada kap mesin atau mesin setelah pengelasan. Bila katup globe berada pada posisi terbuka penuh, penyegelan kursi belakang bisa sangat andal. Namun, sesuai kebutuhan API, tidak disarankan untuk menambahkan atau mengganti placking dengan rata-rata tempat duduk belakang saat katup mengandung tekanan.

Kursi:

Untuk katup bola baja karbon, joknya adalah baja ditempa ususlly. Permukaan penyegelan kursi adalah semprotan dilas dengan paduan keras yang ditentukan oleh pelanggan. Kursi berulir yang baru digunakan digunakan untuk katup baja dunia NPS≤12 globe.FOR katup globe stell stainless, kursi integral adalah ususlly diadopsi, atau untuk mengelas paduan keras secara langsung secara integral. Threaded atau dilas pada jok juga opsional untuk stainless steel globe valve jika diminta oleh customer.

Stem Nut:

Biasanya, stem nut terbuat dari ASTM A439 D2. Hal ini juga bisa dibuat dari sekutu tembaga jika direferensikan oleh pelanggan. Untuk katup globe berukuran besar, bantalan bergulir dipasang di kedua sisi kacang batang untuk meminimalkan torsi terbuka dan tertutup dari katup dunia.

Khusus Globe Valve:

Selain katup bola mata yang umum, kami juga membuat katup dunia kriogenik. Bellow tertutup bola katup, katup dunia berjaket, dll.

Rentang Dimensi

NPS: 1/2 '' - 2 "

Tekanan rating: 150-800,900-1500

Aplikasi :

Penyimpanan dingin, industri kimia, industri petrokimia, permesinan, konstruksi perkotaan, pemadam kebakaran, pengolahan air, metalurgi, tenaga listrik dll

Untuk menghindari kesalahan dan membuat solusi setelan untuk pertanyaan Anda, mohon informasikan informasi berikut ini:

• Standar desain
• Standar koneksi
• Ukuran Bore, ID jadwal pipa / OD
• Bahan tubuh
• Trim (Bahan untuk bagian dalam).
• Tipe akhir koneksi
• Aktuasi (manual, gigi, aktuator dan tipe)
• Sedang & Komponen Tingkat alir Min./Max.
• Kelas tekanan ANSI, Suhu operasi, tekanan operasi / diferensial Kisaran suhu sekitar Pertimbangan korosi.
• Ukuran Bore, ID jadwal pipa / OD
• Aplikasi Descripetion.
• Persyaratan dokumen, seperti: Sertifikat pabrik, Sertifikat Material, Laporan Uji, dll.
• Persyaratan Uji & Inspeksi, Seperti: Uji Hidrolik, Analisis Material, Analisis Compoen Kimia, dan lain-lain
