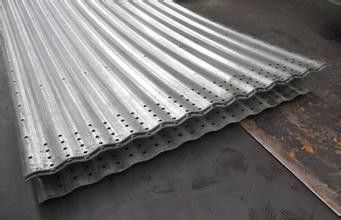

Baja Diam Diam Baja 2.0 - 4.0mm Silo Silo Membentuk Mesin Dengan Sistem PLC Tipe Ubin
Pendahuluan od mesin
- Lini produksi CTL mengadopsi satu set platform penyimpanan V terdiri dari dua bagian yang dipasang di kedua sisi parit untuk troli.
- Garis produksi Cut To Length mengadopsi decoiler kerucut hidrolik hidrolik untuk memperbaiki dan membuka pelat strip pasif.
- Lingkaran jalur produksi adalah satu lubang dalam yang dibuat oleh pelanggan dengan dimensi 3m × 2.5m × 3m (panjang × lebar × tinggi) untuk menyimpan bahan.
- Pelat setelah dilapisi kasar masuk ke mesin pengukur leveling yang tepat. Dan ada sembilan rol yang benar-benar untuk pengukuran leveling yang tepat, didistribusikan empat pada sisi atas dan lima pada sisi negatifnya.
- Braket conveyor jalur produksi CTL dibuat oleh anggota pipa persegi yang dilas
Spesifikasi teknis jalur produksi
Nama | Deskripsi |
Bahan Baku dan Ruang Lingkup yang Berlaku | Bahan | Cold rolling baja karbon biasa, stainless steel, galvanizing coil |
Milik | δs≤350MPa δb≤600MPa |
Ketebalan lapisan | 0.5-4mm |
Lempeng lebar | 2050mm (maks.) |
Diameter dalam | Ф508mm |
Diameter luar | 1800mm (maks.) |
Berat koil | 25000kg (maks.) |
Parameter teknis utama jalur produksi | Mesin kecepatan linier | 0-60m / menit |
Panjang yang ditentukan | 500 ~ 4000mm |
Kuantitas pemotongan | 15 pcs / min (ambil L = 2000mm) |
Presisi panjang | ± 0,5 (L = 1000mm) |
Presisi diagonal | ± 0,5 (L = 1000mm) |
Tingkat presisi | ± 1mm / m2 |
Total daya motor | sekitar 80KW |
Total massa unit | sekitar 50t |
Luas lantai unit | sekitar 20m × 8m × 3m (L × W × H) |
Konfigurasi jalur produksi
TIDAK. | Nama | Satuan | Qty |
1 | Platform penyimpanan V | Set | 1 |
2 | Makan troli | Set | 1 |
3 | Tekanan hidrolik double-cone decoiler | Set | 1 |
4 | Kepala kepala, kepala sekop, kepala meluruskan | Set | 1 |
5 | Mesin penggilingan kasar 17 roller dengan roller rol ganda | Set | 1 |
6 | Aksesori loop | Set | 1 |
7 | Alignment mesin | Set | 1 |
8 | Mesin pengukur 9-roller untuk perataan yang tepat | Set | 1 |
9 | Mesin potong melintang hidrolik | Set | 1 |
10 | Konveyor | Set | 1 |
11 | Discharger dukungan udara tekan | Set | 1 |
12 | Platform menumpuk hidrolik | Set | 1 |
13 | Bongkar troli | Set | 2 |
14 | Sistem hidrolik | Set | 1 |
15 | Sistem pneumatik | Set | 1 |
16 | Sistem kontrol listrik | Set | 1 |
Sistem hidrolik
1. Umum: Sistem hidrolik perakitan ini terdiri dari stasiun hidrolik dan komponen yang sesuai seperti pompa, katup dan jaringan pipa. Stasiun hidrolik menyediakan tenaga hidrolik untuk troli fee, decoiler dan fasilitas pos. Untuk memastikan pengoperasian sistem hidrolik yang andal, komponen hidrolik dan pompa yang dibuat oleh pabrik terkenal di REXROTH.
Stasiun 2.Hydraulic:
- Tekanan yang diperingkat: 10MPa.
- Pemindahan nilai: 20Ml / r.
- Kapasitas tangki minyak: 400L.
- Tenaga motor: 7.5KW-4.
- Minyak yang berlaku: N46.
Sistem pneumatik
1. Umum: Sistem pneumatik terdiri dari sumber udara terkompresi (disediakan oleh pelanggan), komponen penanganan untuk sumber udara tekan, katup elektromagnetik, pipa dan silinder yang sesuai. Katup elektromagnetik menerapkan produk dari merek terkenal China.
2.Spesifikasi:
- Tekanan sumber udara tekan: 0.8MPa
- Kapasitas pasokan udara tekan: 0,9 M3 / menit.
Sistem kontrol listrik
- Sumber daya: tegangan fase tiga 380V, AC ± 10%.
- Kapasitas terpasang: 80KW
- Frekuensi: 50Hz ± 1Hz
- Ada satu kabinet kontrol listrik utama (termasuk sistem kontrol servo) dan dua kabinet kontrol.
- Lemari kontrol listrik utama mengendalikan semua saluran listrik. Komponennya menerapkan merek terkenal buatan rumah. Ada dua kabinet operasi sebelum dan sesudahnya. Salah satu dari mereka mengendalikan bagian pemberian makanan. Yang satunya mengendalikan pelepasan piring dan mekanisme penumpukan. Motor DC menerapkan produk yang dibuat oleh Euro. Ini bisa dioperasikan secara independen dan dalam keterkaitan juga. Panjang yang ditentukan dikontrol oleh motor servo yang diimpor dari Siemens dan program PLC. Komputer layar sentuh mengontrol kecepatan mesin, panjang yang ditentukan dan menampilkan jumlah pelat.

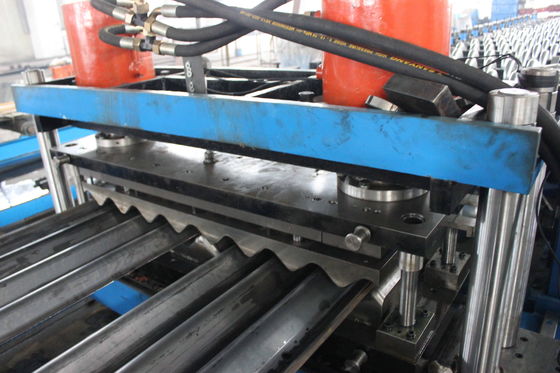

Bagian luar lini produksi
Gambar jalur produksi CTL
