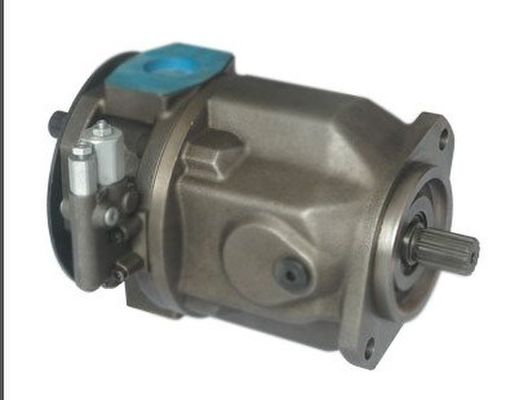

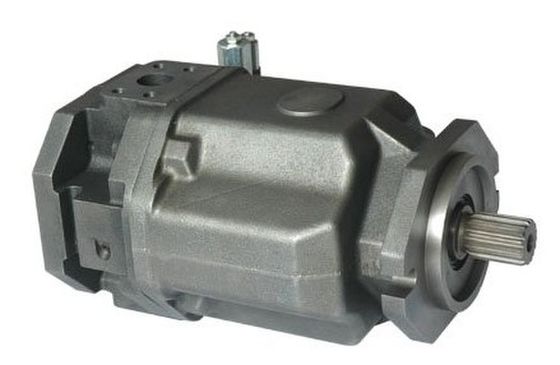

Pompa Pompa Hidrolik Tekanan Tinggi High Speed Rotary Volume A10VSO 71
Deskripsi Produk Terperinci
Rincian cepat
Pompa Piston Hidrolik
Rotasi searah jarum jam
Perbunan segel
Poros splined
untuk sistem hidrolik Sistem Ship Hydraulic
Pompa Hidrolik Pompa Hidrolik Tinggi

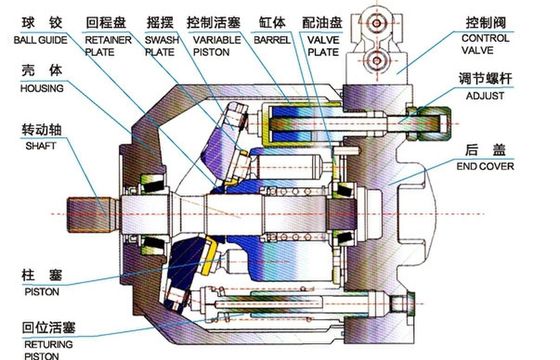

Pompa piston aksial, perpindahan adalah 18cc / 28cc / 45cc / 71cc / 100cc / 140cc.
Tekanan dan kontrol aliran
Rotasi searah jarum jam
Segel Perbunan
Poros splined
Benang SAE 2 hole UNC inci
Thru-drive Rear Cover, bisa menghubungkan pompa lain
Spesifikasi:
Spesifikasi: |
|
|
| 16/18 | 28 | 45 | 71 | 100 | 140 |
Pemindahan |
| V g maks | cm 3 | 18 | 28 | 45 | 71 | 100 | 140 |
kecepatan maksimum |
| n maks | rpm | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
Maks. mengalir | di n max | q ay | L / min | 59.4 | 84 | 117 | 156 | 200 | 252 |
di 1500 r / menit | 27 | 42 | 68 | 107 | 150 | 210 | |||
Maks. daya (Δp = 280bar)
| di n max | P maks | Kw | 27.7 | 39 | 55 | 73 | 93 | 118 |
di 1500 r / menit | 12.6 | 20 | 32 | 50 | 70 | 98 | |||
Maks. torsi (Δp = 280bar)
| di V g maks | Tmax | Nm | 80.1 | 125 | 200 | 316 | 445 | 623 |
Berat |
| m | Kg | 12 | 15 | 21 | 33 | 45 | 60 |
Aplikasi:
Sistem hidrolik Sistem Ship Hydraulic.
Keuntungan:
Kualitas bagus, harga bersaing dan pengiriman cepat.
Suara rendah, Volume Kecil
Pemindahan | Mounting Flange A (B) ISO (4) - lubang | Mounting Flange C (D) SAE 2 (4) - lubang | A4 | A5 | A6 | ||||||||
A1 | A3 | B2 | B10 | L (L1) | A1 | A3 | B2 | B10 | L (L1) | ||||
18 | 80h8 | 109 | 7 | 11 | M16 × 1.5 | 82,55h8 | 106.4 | 6.3 | 11 | 9 / 16-18UNF | 134 | 25 | 20 |
28 | 100h8 | 140 | 9 | 14 | M18 × 1.5 | 101.6h8 | 146 | 9.5 | φ14 | 3 / 4-16 UNF | 174 | 32 | 20 |
45 | 100h8 | 140 | 9 | 14 | M22 × 1.5 | 101.6h8 | 146 | 9.5 | φ14 | 7 / 8-14 UNF | 174 | 40 | 25 |
71 | 125h8 | 180 | 9 | 18 | M22 × 1.5 | 127h8 | 181 | 12.7 | φ18 | 7 / 8-14 UNF | 210 | 50 | 25 |
100 | 125h8 | 180 | 9 | 17.5 | M27 × 2 | 127h8 | 181 | 12.7 | 17.5 | 11 / 16-12 UNF | 210 | 60 | 32 |
140 | 180h8 | 158,4 × 158,4 | 9 | φ18 | M27 × 2 | 152.4h8 | 161,6 × 161,6 | 12.7 | φ20 | 11 / 16-12 UNF | 200 × 200 | 63 | 32 |
MINYAK PORT JENIS Dimensi
Pemindahan | PORTS PADA SISI YANG SEDERHANA | PORTS DI REAR | (UNC) | |||||||||||
B1 | B8 | B9 | B18 | B19 | B20 | B1 | B8 | B9 | B18 | B19 | B20 | A7 | A8 | |
18 | 195 | 145 | 63 | 109 | 40 | 130 | M10 (3/8-16OOC) | M10 (3/8-16OOC) | ||||||
28 | 206 | 164 | 80 | 119 | 40 | 140 | 225 | 170 | 45 | 73 | 43 | 209 | M10 (7 / 16-14OO) | M10 (3/8-16OOC) |
45 | 224 | 184 | 90 | 129 | 40 | 155 | 244 | 189 | 50 | 81.5 | 40 | 228 | M12 (1/2-13OO) | M10 (3/8-16OOC) |
71 | 259 | 217 | 104 | 143 | 40 | 183 | 278 | 223 | 58 | 91.5 | 40 | 262 | M12 (1/2-13OO) | M10 (3/8-16OOC) |
100 | 329 | 275 | 100 | 148 | 40 | 250 | 344 | 288 | 55 | 99 | 40 | 327 | M12 (1/2-13OO) | M14 (1/6-13OO) |
140 | 337.5 | 275 | 110 | 183 | 27 | 222 | 379 | 293 | 60 | 140 | 27 | 353 | M12 (1/2-13OO) | M14 (1/6-13OO) |
Ukuran universal
CC | B4 | B5 | B6 | B11 | B12 | B13 | B14 | B15 | B16 | B17 | X | B | S |
18 | 43 | 83 | 11.5 | 67 | 66 | 152 | 26.2 | 52.4 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4 " | 1 " |
28 | 40 | 90 | 13 | 74 | 75 | 164 | 30.2 | 58.7 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4 " | 11/4 " |
45 | 45 | 96 | 13 | 83 | 81 | 184 | 35.7 | 69.9 | 26.2 | 52.4 | 7 / 16-20UNF | 1 " | 11/2 " |
71 | 53 | 115 | 17 | 98 | 92 | 210 | 42.9 | 77,8 | 30.2 | 58.7 | 7 / 16-20UNF | 1 " | 2 " |
100 | 95 | 175 | 20 | 106 | 95 | 236 | 50,8 | 88.9 | 31.8 | 66.7 | 7 / 16-20UNF | 11/4 " | 21/2 " |
140 | 78 | 173 | 21 | 118.5 | 108 | 262 | 50,8 | 88.9 | 31.8 | 66.7 | M14 × 1.5 | 11/4 " | 21/2 " |
