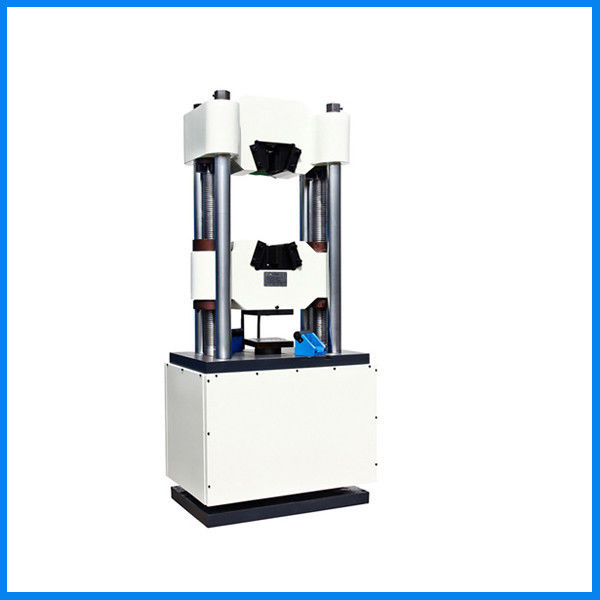

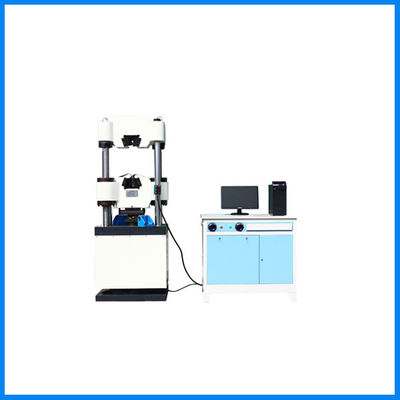

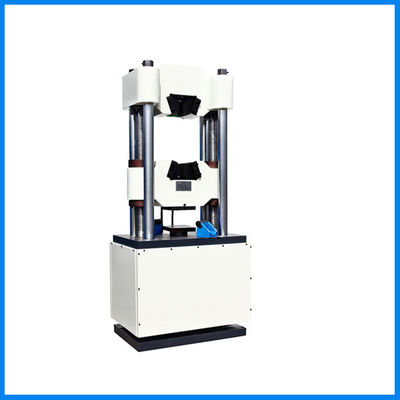

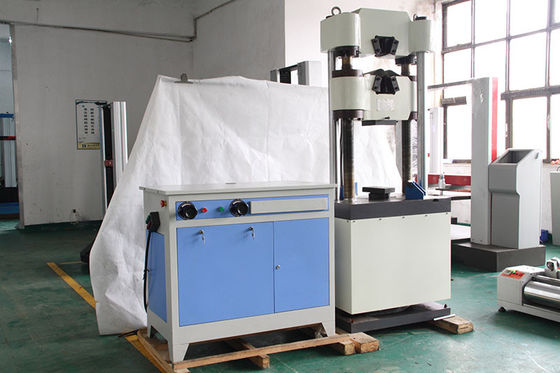

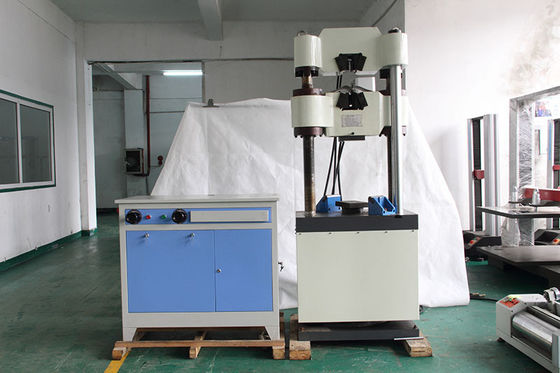

Mesin Uji Tarik Hidraulik / Tikungan / Kompresi 1000kn
Unduh berkas:
Berbagi Standar Mesin Uji Tarik.pdf
Aplikasi:
- Sampel yang diuji: kayu, lembaran baja, batang baja, kawat, sekrup dan bahan logam lainnya.
- Tes yang berbeda dengan grip yang berbeda: uji tarik, tekuk, tekan, geser.
- Perangkat lunakdapat mengeluarkanlaporandengan hasil maks.kekuatan, perpanjangan, kekuatan tarik, kekuatan kompresi, kekuatan tikungan, dll.
Logam:
- ASTM E8, EN 10002-1,ASTM A370: Uji Tarik
- ASTM A370: Tes Tikungan
- ASTM B-117, ISO 3768: Uji Semprotan Garam
- ISO 6508: Uji Kekerasan Rockwell
- ISO 6507: Uji Kekerasan Vickers
- ISO 6506, ASTM E10-14: Kekerasan Brinell
- ASTM E23,ISO 148: Uji Dampak
Industri Aplikasi:
- Produk elektronik: ponsel, komputer, televisi, perekam video dan sebagainya
- Produk kain tekstil: pakaian, topi, sepatu, tali
- Kawat dan kabel: kabel data, usb,
- Produk kulit: tas tangan, dompet, sepatu kulit, kursi kulit
- Instrumentasi, kendaraan, produk plastik, logam,
- Makanan, kimia, bahan bangunan, medis, luar angkasa
- Logam, besi, baja ....
Mesin Uji Hidrolik Universal Spesifikasi utama:
| Barang |
Keterangan |
| Maks.memuat |
1000KN |
| Kisaran muatan |
20KN-1000KN |
| Memuat akurasi |
±1% |
| Resolusi perpanjangan |
0,01mm |
| Langkah piston |
250mm |
| Maks.kecepatan langkah piston |
50 mm/mnt |
| Akurasi perpanjangan |
±1% |
| Maks.Ruang tarik |
550mm (tidak termasuk langkah piston) |
| Maks.Ruang kompresi |
500mm (tidak termasuk langkah piston) |
| Mode tampilan |
PC |
| Modus penjepit |
Hidrolik |
| Mode operasi |
Manual |
| Ketebalan sampel rata |
0-15 mm |
| Lebar penjepit |
125mm |
| Diameter sampel bulat |
Φ13-φ60 mm |
| Ukuran pelat kompresi |
204*204mm |
| Muat dimensi bingkai |
990x750x2200mm |
| Dimensi sumber minyak |
1200x550x1100mm |
Mesin Uji Universal Hidraulik Aksesori standar utama:
|
Pelat atas dan bawah untuk kompresi (200x200mm)
|
1 set
|
|
Ekstensometer
|
1 set
|
|
Pegangan spesimen bulat untuk tarik ( φ6-φ26mm )
|
1 set
|
|
Pegangan spesimen datar untuk tarik (0-15mm)
|
1 set
|
|
Aksesori lentur
|
1 set
|
|
Sel beban akurat tinggi
|
1 set
|
|
Encoder fotolistrik presisi tinggi Mengukur perpindahan
|
1 set
|
|
Pompa bertekanan tinggi
|
1 set
|
|
Katup Proporsi
|
1 set
|
|
Katup servo elektro-hidraulik
|
1 set
|
|
Aksesori geser (Aksesori opsional)
|
1 set
|
Gambar prinsip tekanan hidrolik :
Karakteristik prinsip tekanan hidrolik
● Mengadopsi impor pompa tekanan tinggi, kebisingan yang lebih rendah, tekanan stabil
● Sistem Dinamis dan desain integrasi konsol, mudah dioperasikan, menghemat ruang pengujian
● Permukaan dengan perawatan semprot, penampilan cantik
Aksesori standar utama:
| Pelat atas dan bawah untuk kompresi |
200x200mm |
| Ekstensometer |
satu set |
| Pegangan spesimen bulat untuk tarik |
φ6-φ26mm satu set |
| Pegangan spesimen datar untuk tarikan |
0-15mm satu set |
| Aksesori lentur |
satu set |
| Sel beban akurat tinggi |
satu set |
|
Encoder fotolistrik presisi tinggi
Mengukur perpindahan
|
satu set |
| Pompa bertekanan tinggi |
satu set |
| Katup Proporsi |
satu set |
| Katup servo elektro-hidraulik |
satu set |
|
Aksesori opsional
Aksesoris geser
|
satu set |
Pengantar singkat Sistem Kontrol STC300:
Sistem kontrol loop tertutup semua-digital STC300 memiliki banyak fitur canggih dan inovasi teknologi, terutama tercermin dalam:
●Untuk mencapai gaya uji, deformasi spesimen, perpindahan piston dan proses pengujian, empat kontrol loop tertutup ；
● Sistem akuisisi data terdiri dari saluran konverter A / D 24-bit presisi tinggi 4 arah.Resolusi maksimum hingga 1/300000, penuh tanpa memandang bagian;
● Gunakan BB, AD, Xilinx dan perangkat terintegrasi bermerek asli lainnya, desain serba digital；
● Memenuhi standar PCI, komputer dan pemasangan identifikasi otomatis,；
● Sistem pengukuran elektronik tanpa komponen analog seperti potensiometer untuk memastikan pertukaran untuk perawatan dan penggantian yang mudah.
Pengantar singkat perangkat lunak MaxTest:
Perangkat lunak MaxTest Sejalan dengan GB228-87, GB228-2002 dan ketentuan terkait lainnya lebih dari 30 standar nasional
● Sistem perangkat lunak komputer sangat terintegrasi, performa stabil, mudah disesuaikan, dan sebagainya.Dalam data eksperimental real-time dapat dikumpulkan, realisasi eksperimental kurva karakteristik tampilan dinamis real-time, file data uji dapat digunakan dengan database Access atau cara SQLserve untuk menyimpan database besar untuk memfasilitasi berbagi sumber daya untuk mencapai manajemen pelanggan dan jaringan , dan analisis ulang pengguna.Untuk berbagai laporan user-defined word2000, perangkat lunak dapat dengan mudah mengakses untuk memecahkan pengguna yang berbeda atau pengguna yang sama pada waktu yang berbeda dari laporan percobaan memiliki masalah kebutuhan yang berbeda.Perangkat lunak ini dapat menangani gaya uji, perpindahan, waktu, data mentah, dan kurva turunan yang dihasilkan..
● Fungsi perlindungan: Mesin ini memiliki dua jenis perangkat lunak dan konservasi batas mekanik, melebihi beban maksimum dapat secara otomatis mematikan rasio pengaturan dinamis;dengan over-current, over voltage, overload dan fungsi proteksi lainnya..
● Untuk saluran beban dapat diberi label secara otomatis dan mudah secara intuitif.
● Tes batch dapat mencapai kurva pada level yang berbeda.
● Perangkat lunak ini memungkinkan pengguna menyesuaikan pengaturan kecepatan untuk menyesuaikan kecepatan komputer.Juga dapat mencapai kalibrasi kecepatan presisi tinggi setiap saat menyesuaikan kecepatan bagian dan pengkodean.
● Pemantauan proses pengujian: jalannya percobaan gaya uji, perpindahan, kurva dan parameter lainnya dapat direalisasikan tampilan real-time.
● Klasifikasi fitur manajemen hak perangkat lunak: Untuk meningkatkan perangkat lunak dan keamanan data, perangkat lunak dapat mengatur kata sandi yang berbeda untuk melindungi data.
● Hasil mereproduksi fitur: koeksistensi operasi percobaan selesai, setelah jam kerja, sesuai kebutuhan pengguna kapan saja di masa depan untuk membuka dan menganalisis ulang data uji.
● Menurut pengguna dapat memilih beban ~ waktu , beban ~ perpindahan , perpindahan ~ kurva waktu untuk melakukan pengujian dan tampilan data, penyimpanan, analisis dan pencetakan.
● Kurva titik demi titik fungsi traversal: dengan klik mouse pada kurva gaya dan deformasi dari nilai setiap titik untuk mencapai berbagai parameter..
●Fungsi perbandingan: Anda dapat secara bersamaan mengamati jumlah kurva eksperimental, beberapa kurva dapat ditumpangkan, amplifikasi lokal untuk mencapai karakteristik sampel yang akan dianalisis.
● Antarmuka Daya: Antarmuka saluran paksa dan uji perangkat lunak sesuai kebutuhan pengguna dengan berbagai sensor, dan dapat dikalibrasi, memodifikasi parameter, dan uji normal.
● Frekuensi pengambilan sampel data: Anda dapat memilih sesuai dengan persyaratan pengujian pengguna frekuensi pengambilan sampel kecepatan tinggi.
Gambar Perangkat Lunak:
