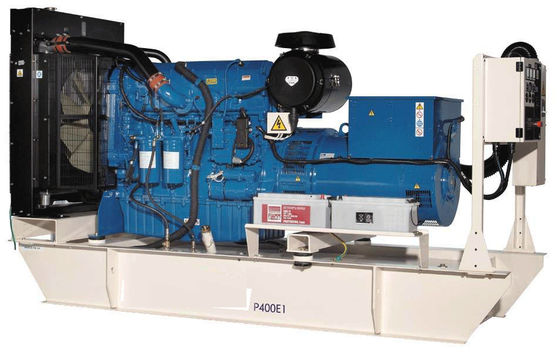

2306C-E14TAG2 Genset Diesel Generator dengan air pendingin

1, Generating Set Model: P400E1

2, Mesin Membuat & Model: Perkins 2306C-E14TAG2

3, Circuit Breaker Jenis: 3 Pole MCCB

4, Frekuensi: 50 Hz / 60 Hz

5, Kecepatan Engine: 1500 rpm / 1800 rpm

6, Cooling Metode: Air

7, Pemerintahan Jenis: Elektronik

8, Output Type: AC Tiga Fase

Perkins 2306C-E14TAG2 Genset Diesel Generator

Penilaian keluaran

• Lihat peringkat definisi pada halaman

Penilaian pada faktor 0,8 daya.

P400E1

Data fisik

Produsen: Perkins

Model: 2306C-E14TAG2

Jumlah Silinder / Alignment: 6 / Line

Siklus: 4 Stroke

Induksi: Turbocharged Air Untuk Air Cooled Mengisi

Metode pendinginan: Air

Pemerintahan Jenis: Elektronik

Pemerintahan Kelas: ISO 8528 G2

Rasio kompresi: 15,9: 1

Pemindahan: l (cu.in) 14,6 (890,9)

Bore / Stroke: mm (di) 137,0 (5,4) /165.0 (6,5)

Momen Inersia: kg m² (£ in²) 3.43 (11721)

Mesin Listrik Sistem:

-Voltage / Tanah: 24 / Negatif

-Baterai Charger Amps: 70

Berat: kg (lb)

- Dry: 1690 (3726)

- Basah: 1792 (3951)

Air Sistem:

Air Filter Jenis: tergantikan Element Pembakaran

Air Flow: m³ / min (cfm)

-Standby: 26,8 (946) 41,6 (1469)

- Max. Pembakaran Air Intake

Pembatasan: kPa (dalam H2O) 6.2 (24.9) 6.2 (24.9)

Radiator Pendingin Air Flow: m³ / min (cfm)

444,0 (15.680) 600,0 (21.189)

Pembatasan eksternal untuk Pendingin Air Flow: Pa (di H2O)

188 (0,8) 188 (0,8)

Sistem Pendingin:

Sistem Pendingin Kapasitas: l (US gal) 47,0 (12,4) 47,0 (12,4)

Pompa Air Jenis: Sentrifugal

Panas Ditolak untuk Air & Lube Oil: kW (Btu / min)

-Standby: 134,9 (7672) 153,2 (8712)

- Panas Radiasi ke Kamar: kW (Btu / min)

-Standby: 39,0 (2218) 45,3 (2576)

- Radiator Fan beban: kW (hp) 9,0 (12,1) 17,0 (22,8)

Sistem yang dirancang untuk beroperasi dalam kondisi ambien hingga 50 ° C (122 ° F) pendinginan.

Hubungi dealer setempat FG Wilson untuk peringkat daya pada kondisi spesifik lokasi.

Kinerja:

Kecepatan Engine: RPM 1500 1800

Engine Power Gross: kW (hp)

-Standby: 353,0 (473,0) 393,0 (527,0)

-Prime: 313,0 (420,0) 365,0 (489,0)

BMEP: kPa (psi)

-Standby: 1.935,0 (280,7) 1.795,0 (260,4)

-Prime: 1.716,0 (248,9) 1.667,0 (241,8)

Regenerative Power: kW 27.0 39.0

Sistem Pelumasan:

Minyak Jenis Filter: Eco, Arus penuh

Jumlah l Kapasitas Minyak (US gal): 68,0 (18,0)

Minyak Pan l (US gal): 60.0 (15,9)

Minyak Jenis: API CG4 15W-40

Metode pendinginan: Air

Sistem bahan bakar

Fuel Filter Jenis: Eco tergantikan Element Direkomendasikan

Bahan Bakar: Kelas A2 Diesel

Konsumsi bahan bakar: l / hr (US gal / hr)

110% 100% 75% 50%

Beban Beban Beban Beban

P400E1

50 Hz 85,1 (22,5) 64,0 (16,9) 44,5 (11,8)

60 Hz 91,3 (24,1) 70,9 (18,7) 50,1 (13,2)

(Berdasarkan pada bahan bakar diesel dengan berat jenis 0,85 dan sesuai dengan BS2869, Kelas A2)

Sistem Pembuangan

Peredam Jenis: Level 1

Silencer Model & Qty: SD150 (1) Tekanan Jatuhkan Di

Peredam Sistem: kPa (di Hg) 0,01 (0,003) 0,06 (0,018)

Silencer Noise Reduction

Level: dB 19 17

Max. Diijinkan Kembali

Tekanan: kPa (di Hg.) 7.0 (2.1) 7.0 (2.1)

Exhaust Gas Arus:

m³ / min (cfm) -Standby: 66,6 (2352) 95,7 (3380)

-Prime: - -

Exhaust Gas Suhu: ° C (° F)

m³ / min (cfm) -Standby: 494 (921) 389 (731)

P400E1

Data Kinerja alternator

Reactances ditampilkan berlaku untuk peringkat utama

• Berdasarkan dip tegangan 30%. Peningkatan kemampuan motor mulai tersedia dengan opsional permanen Generator Magnet atau AREP eksitasi.

** Dengan opsional Permanen Generator Magnet atau AREP eksitasi.

Alternator Data Teknis

P400E1

Data Teknis

3 Penilaian Fase dan Kinerja pada 50 Hz, 1500 RPM

3 Penilaian Fase dan Kinerja pada 60 Hz, 1800 RPM

Definisi

Penilaian siaga

Peringkat ini berlaku untuk memasok daya listrik terus menerus (pada beban variabel) dalam hal kegagalan listrik. Tidak ada yang berlebihan diizinkan pada peringkat ini. Alternator pada model ini adalah puncak terus menerus dinilai (sebagaimana didefinisikan dalam ISO 8528-3).

Perdana Penilaian

Peringkat ini berlaku untuk memasok daya listrik terus menerus (pada beban variabel) sebagai pengganti listrik yang dibeli secara komersial. Tidak ada batasan untuk jam tahunan operasi dan model ini dapat memasok listrik kelebihan 10% selama 1 jam dalam 12 jam.

Kondisi Referensi Standar

CAT-parts-partsatan: kondisi acuan Standard 27 ° C (80 ° F) Air Inlet Temp, 152.4m (500 kaki) ASL 60% kelembaban relatif. Data konsumsi bahan bakar pada beban penuh dengan bahan bakar diesel dengan berat jenis 0,85 dan sesuai dengan BS2869: 1998, Kelas A2.

Berat dan Dimensi

Berat: kg (lb) Dimensi: mm (in)

Data General

Dokumen

Sebuah set lengkap operasi dan pemeliharaan manual, diagram sirkuit kabel, dan commissioning / kesalahan instruksi menemukan selebaran.

Generating Set Standar

Peralatan tersebut memenuhi standar berikut: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

Jaminan

Semua peralatan membawa garansi produsen penuh.
