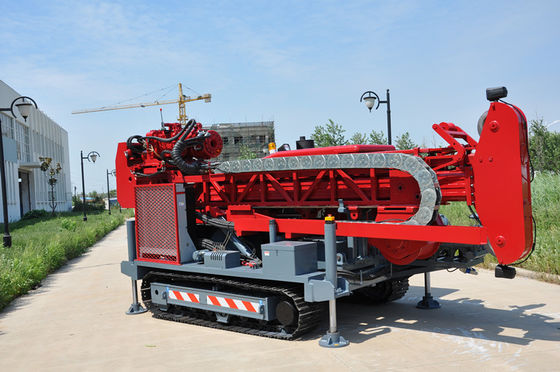

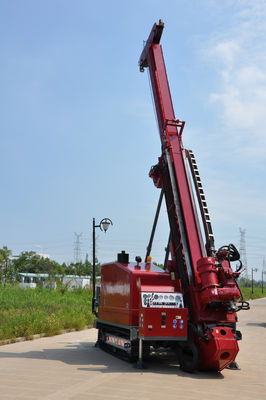

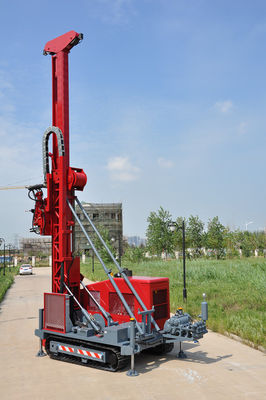

0 ~ 90 ° Hydraulic Crawler Deep Foundation Pit Anchor Drilling Rig
Jangkar Pengeboran Rig adalah rig pengeboran efisiensi hihg terutama untuk penahan, jet grounting dan dewatering, rig pengeboran seri ini semua -Hydraulic dioperasikan bor sesuai dengan persyaratan kereta bawah tanah, gedung tinggi, bandara dan lubang pondasi dalam lainnya.
Fitur utama:
1. Cocok untuk proses konstruksi berikut.
1.1 penahan cocok untuk pengeboran, pengeboran dan pengeboran pipa bor.
1.2 semprot swirl dapat cocok untuk berat tunggal, ganda, semprot triple swirl, dll, dengan modul yang berbeda untuk berat tunggal, ganda, triplek triple, semprot dan semprot.
2, torsi dan kecepatan rotasi dapat sesuai dengan kebutuhan aktual untuk melaksanakan pengaturan yang wajar, jadwal maju adalah 3,4 meter, 3 meter pipa bor, casing dapat pengeboran senyawa, dapat sesuai dengan konfigurasi formasi yang berbeda sesuai gyrator torsi, meningkatkan adaptasi dari rig.

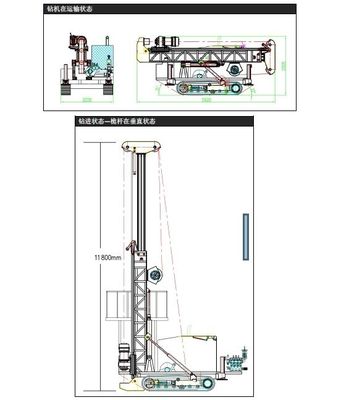

3. Dilengkapi dengan chasis crawler, platform berputar tinggi, silinder minyak kaki berdiameter besar, 0,9 meter bingkai slide dan perangkat dukungan orifice, yang membuat rig pengeboran bergeser dan posisi sangat nyaman, dan pengeboran stabil dan dapat diandalkan.
4. Dilengkapi dengan klem belenggu untuk membuat pemuatan dan pembongkaran pipa bor dan casing intensitas tenaga kerja efisiensi rendah dan efisiensi tinggi.
5. Mengembangkan alat pengeboran yang sesuai, yang dapat memenuhi proses konstruksi:
5.1 pengeboran bit tiga-sayap, slag slurry, cocok untuk pengeboran berkecepatan tinggi di lapisan tanah dan lapisan pasir.
5.2 bor palu bor udara, terak pembuangan udara. Cocok untuk konstruksi strata batuan dan lapisan yang rusak.
5.3 lubang bawah hidrolik palu pengeboran, debit lumpur. Sangat cocok untuk konstruksi konten air berat seperti lapisan menghancurkan dan lapisan pasir telur.
5,4 pengeboran casing.
5.5 pengeboran pipa dan pengeboran senyawa casing.
Lingkup aplikasi:
Yayasan lubang pengendapan mikro-pengisian tumpukan, lubang geothermal (baik) konstruksi, investigasi, kontak statis (kontak statis 5T), kontak dinamis, dll.
| Model | 135D | 150D | 200D |
| Diameter lubang (mm) | Φ150 ～ Φ250 | Φ150 ～ Φ250 | Φ150 ～ Φ250 |
| Kedalaman lubang (m) | 100-140 | 130-170 | 180-220 |
| Diameter batang (mm) | Φ73 atau Φ89 | Φ73 atau Φ89 | Φ73 atau Φ89 |
| Sudut bor (°) | 0-90 | 0-90 | 0-90 |
| Kecepatan putar (r / min) | 10/20/25/40/50 /
60/70/100/120/140 | 10/20/30/35/40/60 /
65/70/85/130/170 | 40/45/80/85 /
90/170 |
| Torsi putar (Nm) | 6800 | 7500 | 10.000 |
| Stroke (mm) | 3400 | 3400 | 3400 |
| Stroke pakan (mm) | 65 | 70 | 78 |
| Kecepatan mengangkat (m / mnt) | 0 ～ 1.4, / 7/18/26 | 0 ～ 5, / 7/23/30 | 0 ～ 1,4 dapat disesuaikan / 16/18 |
| Tekanan (KN) | 33 | 36 | 40 |
| Kecepatan tekanan (m / min) | 0 ～ 2.8, / 14/36/80 | 0 ～ 10, / 14/46/59 | 0 ～ 2.8 dapat disesuaikan / 32/35 |
| Daya input (KW) | 55 + 18,5 + 2,2 | 55 + 18,5 | 55 + 30 + 2,2 |
| Berat badan (kg) | 6000 | 6000 | 9200 |
| Transport demenssion (L × W × H mm) | 5400 × 2100 × 2000 | 5400 × 2100 × 2000 | 6350 × 2100 × 2250 |
